| 브랜드 이름: | HUAXING |
| 모델 번호: | RX27-7B |
| MOQ: | 1000 |
| 지불 조건: | T/T |

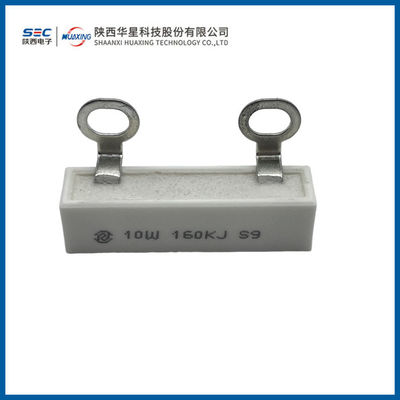

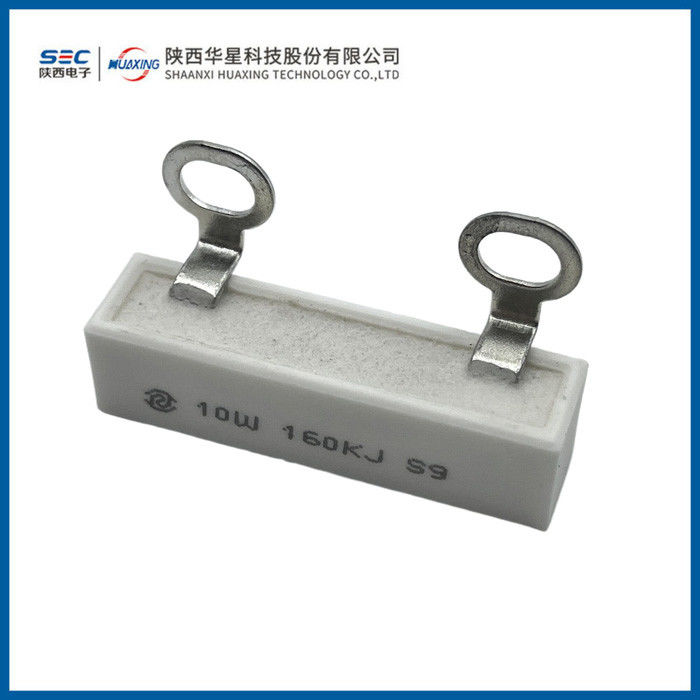

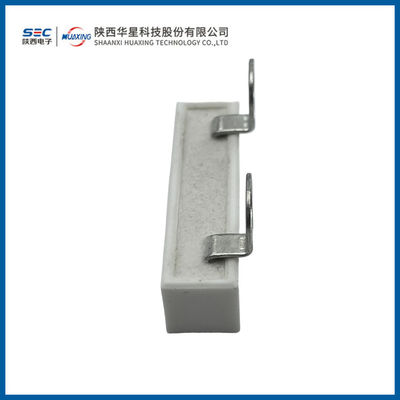

RX27-7B 세라믹 용 배열 저항
제품 소개:
크기:
| 사양 및 모델 | 가등식 전력 (W) | 저항 범위 ((Ω) | 크기 (mm) | |||
| W±0.5 | K±2 | L±2 | 1±2 | |||
| RX27-7B-10W | 10 | 10.5-100K | 4 | 4.5 | 48.5 | 31 |
| RX27-7B-20W | 20 | 10.5-100K | 4 | 4.5 | 63.5 | 32.5 |
주요 시험 항목:
| 테스트 항목 | 시험 조건 | 성능 요구 사항 | 시험 표준 |
| 전압 견딜 수 있는 능력 | 전압: 1000Vac, 1분, V형 블록 방법 | 고장 없는, 활 | GB/T 5729-1985 제4항7 |
| 저항 값 온도 변동 | 낮은 범주의 온도: (-55±3) °C 상위 범주 온도: (+155±2) °C |
10Ω: ±250ppm/°C 5-10Ω: ±500ppm/°C ≤5Ω: 특정 요구 사항이 없습니다. |
GB/T 5729-1985 제4항8 |
| 과부하 용량 | 5초 동안 등급 전력의 10배로 부하 | ΔR ≤ ± ((2%R + 0.1Ω) | GB/T 5732-1985 제2장3.4 |
| 납 강도 | 전압: 20N, 10초 | ΔR ≤ ± ((1%R + 0.05Ω) | GB/T 2423.29-1982 |
| 급격한 온도 변화 | 온도 범위: (-55 ~ + 125) °C, 5 회전 | ΔR ≤ ± ((2%R + 0.1Ω) | GB/T 2423.22-1981 |
| 70°C 내구성 | 실내 온도: (70±2) °C, 등급 전력, 켜면 1.5시간, 꺼면 0.5시간, 1000시간 | ΔR ≤ ± 10%R + 0.1Ω) | GB/T 5729-1985 제4항25.1 |
| 최대 범주 온도 내구성 | 실내 온도: 155°C, 지명 전력의 58.5%, 1.5시간 전원이 켜져; 0.5시간 전원이 꺼져, 1000시간 | ΔR ≤ ± 5%R + 0.1Ω) 단열 저항 ≥ 1GΩ |
GB/T 5729-1985 제4항25.3 |
| 사고적 과부하 시험 (화염 retardance) | 전력: 5배; 10배; 16배 등급 전력, 시간: 5분 (또는 열린 회로까지) | 눈에 띄는 불꽃이나 타는 현상이 없습니다. | SJ 3272-1990 4부2.2 |
전력 분산 곡선
주문 예제:
모델 번호: RX27-7B
등급 전력:10W
명목 저항:10Ω
저항 허용:±5%
양:1000개
|
|
